已有的几种大模型上下文支持情况：

一 标准的 Attention：

在 Transformer 架构中，标准注意力机制（Standard Attention），通常指的就是 Transformer 原作用于自注意力（Self-Attention）的缩放点积注意力（Scaled Dot-Product Attention）。

其核心思想是：从一句话的上下文中，为当前单词寻找与之最相关的其他单词，并赋予更高的权重。

下面我们从数学公式、计算步骤以及硬件执行的痛点这三个维度，详细拆解标准 Attention 的做法。

1.1、关键参数：$K = X \times W_K$、d_model、d_k

1.1.1、$W_K$ 的物理形状

大模型的参数量之所以动辄几百亿、上千亿，就是因为由无数个像 $W_K$ 这样的矩阵叠加而成的。在标准的 Transformer 架构中：输入维度 $d_{\text{model}}$（隐层维度）： 指的是词向量进入注意力层之前的标准长度（比如 Llama-3-8B 模型中，这个值是 4096）。输出维度 $d_k$（特征维度）： 指的是我们希望提取出来的 Key 特征长度（通常是 128）。因此，一个单头注意力（Single-Head Attention）的 $W_K$ 矩阵，其形状为：

$\text{形状} = [d_{\text{model}} \times d_k]$

以具体数字为例：如果$d_{\text{model}} = 4096$（隐藏层维度 hidden_size），d_k = 128$，那么$W_K 就是一个$4096 \times 128$的大矩阵。它里面包含了$4096 \times 128 = 524,288$（约 52 万）个浮点数（如 FP16 或 BF16 格式）。2. W_K的内部长什么样？（空间转换的“投影机”）如果把W_K 矩阵打印出来，它其实就是一块密密麻麻的数字：

$$ W_K = \begin{bmatrix} 0.012 & -0.045 & \dots & 0.112 \\ -0.089 & 0.023 & \dots & -0.005 \\ \vdots & \vdots & \ddots & \vdots \\ 0.054 & -0.121 & \dots & 0.078 \end{bmatrix}_{4096 \times 128} $$

它的数学本质：空间线性投影，在几何上，输入向量 X（长度 4096）乘以 W_K 矩阵，本质上是做了一次空间降维和线性变换。

1. 输入X（1 x 4096$)：$包含了这个词极其庞杂的各种全局信息。
2. 乘法过程。$X \times W_K$：4096 维的向量与 W_K的 128 列逐一做点积。
3. 输出K（$1 \times 128$）： 被精简、浓缩成了专门用来做“相关性匹配”的 128 维特征。

​

1.1.2、$d_{\text{model}}$ 与 $d_k$ 有什么区别？

在大模型（Transformer）的架构设计中，有两个维度至关重要：$d_{\text{model}}$（隐层维度，如 4096） 和 $d_k$（单头特征维度，如 128）。

很多人容易把它们混淆。一个非常直观的理解视角是：$d_{\text{model}}$ 是输入世界自带的“客观全息画像”，而 $d_k$ 是大模型因任务而异的“主观观察对焦”。

1. $d_{\text{model}}$（如 4096）：词的全局百科全书

大模型不能直接读文字，每个词（Token）进去后都会被转化为一串高维数字。

• 角色：静态全局表征空间。
• 本质：它是通用的、客观的。无论是拿模型来写代码还是写小说，输入同一个词（比如 "Pointer"），它在 $d_{\text{model}} = 4096$ 维的空间里包含的信息广度完全一样。

2. $d_k$（如 128）：注意力头的专项对焦

当数据流从通用的 $d_{\text{model}}$ 跨入自注意力层（Attention Layer）时，分化开始了。4096 维的“全息画像”会通过一个权重矩阵（$W_K$），被精简、投影成数个独立的 $d_k = 128$ 维向量。

• 角色：动态局部特征投影。
• 本质：它是专一的、主观的。不同的模型，关注的 $d_k$ 维度截然不同。
• 类比：去相亲角时大妈手里的专项比对指标。大妈不需要看你复杂的高数成绩或体检报告，她只对焦提取 3 个核心指标：[年龄, 收入, 房产]。

3. 编程模型 vs 写作模型：$d_k$ 的降维打击

我们可以通过两个完全不同训练导向的模型，来看看它们在 $d_k$ 阶段是如何分道的：

假设输入同一个词："Pointer"（指针/指向者）。
在进入模型之初，两者的 $d_{\text{model}} = 4096$ 完全一致，包含了该词的所有客观统计属性。但进入到核心的注意力匹配（$d_k = 128$）时：

• 编程大模型（CodeLlama / DeepSeek-Coder）：
  它的注意力头被训练得极度对焦“底层逻辑”。投影出的 128 维特征全是：[是否涉及内存地址: 0.99, 是否容易导致段错误: 0.95, 情感色彩: 0.00]。
• 结果：模型在 $d_k$ 空间里迅速把 "Pointer" 与 "Memory"、"Array" 关联起来，准备开始 Debug。
• 文学写作大模型（Claude / Kimi）：
  它的注意力头更关注“修辞与情感纽带”。投影出的 128 维特征变成了：[是否具备隐喻特征: 0.88, 动作指向性: 0.85, 计算机属性: 0.01]。
• 结果：模型在 $d_k$ 空间里把 "Pointer" 理解成了“命运的指针”或“指引方向的风筝线”，准备开始写小说。

个人理解，$d_{\text{model}}$到注意力层（$W_K$ 矩阵）维度转换，其实就是将主观、精准地投射到各自擅长的观察维度（$d_k$）上。d_model 是一组维度，然后用这组维度去评估数据在 d_k 一组维度上的概率。

1.2、注意力机制的核心公式

标准 Attention 的计算完全基于三个矩阵：Q（Query，查询）、K（Key，键）、V（Value，值）。这三个矩阵是通过输入向量（Token Embeddings）乘以三个不同的权重矩阵 $W_Q, W_K, W_V$ 得到的。

数学表达式非常简洁：

$\text{Attention}(Q, K, V) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right)V$

其中：

• $Q \in \mathbb{R}^{N \times d_k}$ （$N$ 为序列长度，$d_k$ 为特征维度）
• $K \in \mathbb{R}^{N \times d_k}$
• $V \in \mathbb{R}^{N \times d_v}$
• $\sqrt{d_k}$ 是缩放因子，用于防止点积结果过大导致 Softmax 的梯度消失。

1.3、标准 Attention 的四大计算步骤

假设我们输入一个序列长度为 $N$ 的文本（例如 $N=4$ 个单词），标准 Attention 的矩阵运算在硬件（如 GPU）中是按照以下顺序逐步执行的：

步骤一：计算相似度分数（MatMul 1）

首先，让 Query 矩阵与 Key 矩阵的转置相乘：

$S = QK^T$

• 物理意义： 这个操作让序列中的每一个单词去和所有单词做点积，计算它们之间的相关性。
• 矩阵形状： 得到一个 $N \times N$ 的中间矩阵 $S$（称为 Attention Score 矩阵）。

步骤二：缩放（Scale）与掩码（Mask，可选）

将得到的相似度分数矩阵除以 $\sqrt{d_k}$：

$S_{\text{scaled}} = \frac{S}{\sqrt{d_k}}$

如果是解码器（Decoder）阶段，为了防止当前位置看到未来的信息，还会在此处加入一个上三角掩码矩阵（Causal Mask），将未来位置的分数设为 $-\infty$。

为什么要缩放？

如果在中间不减去最大值（即完全省去缩放，等同于减去0），直接计算 $e^S$：

• 在注意力机制计算中，$S=QK^T$ 的数值很容易达到几十甚至上百。
• 在 GPU 的浮点数表示中：

• FP16（半精度）在指数超过 11.0（即 $e^{11}$≈59874）时就会发生数值上溢（Overflow）。
• BF16/FP32 在指数超过约 88.7 时也会彻底溢出。

• 如果不通过高频的中间最大值来压制指数，计算会瞬间崩溃，得到一堆非法的 NaN（Not a Number）。

步骤三：计算概率分布（Softmax）

对矩阵的每一行进行 Softmax 归一化操作：

$P = \text{softmax}(S_{\text{scaled}}) = \frac{e^{x_i - m}}{\sum e^{x_j - m}}$，其中$m = \max(S_i)$

• 物理意义： 将分数转化为 $[0, 1]$ 之间且每行总和为 1 的概率分布。这就得到了注意力权重矩阵（Attention Weights），代表每个单词对其他单词的关注度。
• 矩阵形状： 依然是 $N \times N$ 的矩阵 $P$。

步骤四：加权求和（MatMul 2）

最后，用注意力权重矩阵 $P$ 乘以 Value 矩阵 $V$：

$O = PV$

• 物理意义： 根据计算出的权重，把所有单词的特征信息（Value）进行加权求和，得到融合了上下文信息的新表征。
• 矩阵形状： 最终输出矩阵 $O$ 的形状为 $N \times d_v$，与输入形状一致。

1.4、标准 Attention 的致命缺陷：$O(N^2)$ 墙

标准 Attention 的做法在逻辑上非常完美，但在硬件实现（尤其是 GPU 运行）上存在两个严重的瓶颈。这也正是为什么后来会出现 FlashAttention 的原因：

1. 显存开销呈二次方爆炸（Memory Bound）

在步骤一和步骤三中，系统必须在显存中显式地创建并保存那个 $N \times N$ 的中间矩阵 $S$ 和 $P$。

• 如果序列长度 $N = 1,000$，矩阵大小为 $1,000 \times 1,000 = 10^6$（百万级元素）。
• 如果序列长度扩展到长文本的 $N = 100,000$（100k），矩阵大小直接飙升到 $100,000 \times 100,000 = 10^{10}$（百亿级元素）。
• 仅这一个中间矩阵就会吃掉数十 GB 的显存，直接导致 GPU 显存溢出。

2. 频繁的 HBM 显存读写

在 GPU 实际执行时：

1. 从 HBM（全局显存）读取 $Q$ 和 $K$，计算出 $S$，然后写回 HBM。
2. 从 HBM 读取 $S$，在片上 SRAM 做 Softmax，算出 $P$，再写回 HBM。
3. 从 HBM 读取 $P$ 和 $V$，计算出 $O$，最后写回 HBM。

简而言之，片上缓存（SRAM）的带宽比显存（HBM）快了一个数量级，标准的 Attention 没有将 shared memory 最大化利用。

二 FlashAttention-1

标准 Attention 的死穴在于频繁读写慢速的 HBM（显存），来回搬运 $N \times N$ 的巨大中间矩阵。而 FlashAttention 的核心思想是：绝不显式计算这个 $N \times N$ 的大矩阵，全程利用 GPU 内部极快但极小的 SRAM（片上缓存），分块（Tiling）把 Attention 算完。

以下按发布时间整理的 NVIDIA 历代主要计算/数据中心 GPU 的显存（HBM/GDDR）容量与片上 SRAM 容量对比表：

​

以下是 FlashAttention-1 的核心运作过程：

2.1、核心思想：分块（Tiling）与在线 Softmax（Online Softmax）

面对长文本（如 $N=100k$），大矩阵塞不进几十 MB 的 SRAM。FlashAttention 采用了两层嵌套循环，将大矩阵切成小方块：

• 外层循环（Outer Loop）：遍历 $K$ 和 $V$ 的分块。
• 内层循环（Inner Loop）：遍历 $Q$ 的分块。

遇到的数学拦路虎：Softmax 分母依赖全局

标准 Softmax 公式 $\frac{e^{x_i}}{\sum e^{x_j}}$ 要求必须知道整行的所有数据，才能算出分母。分块后，AI 每次只看一小段，怎么算 Softmax？传统的 Attention 之所以会在长文本时导致显存溢出，是因为它在数学上要求“必须看完一整行数据，才能算出这一行的结果”。而 FlashAttention 通过数学公式的恒等变形，打破了这个魔咒，实现了“看一块、算一块、扔一块”。

2.2、为什么标准 Softmax 无法分块？

在标准 Attention 中，对于第 $i$ 个 Query 向量，它与所有 Key 计算出的相似度分数为 $S_i = [s_{i1}, s_{i2}, \dots, s_{iN}]$。
为了防止自然指数 $e^x$ 爆炸（数值溢出），在做 Softmax 时通常会减去这一行的最大值 $m$。

标准计算公式如下：

1. 找全局最大值：

$m = \max(S_i)$

2. 算指数并求和：

$l = \sum_{j=1}^{N} e^{s_{ij} - m}$

3. 算最终概率并乘 $V$：

$\text{Output}_i = \sum_{j=1}^{N} \frac{e^{s_{ij} - m}}{l} v_j$

问题在于必须把这 $N$ 个 $s_{ij}$ 全部算出来存在显存里，才能找到那个全局最大值 $m$ 和全局分母 $l$。如果矩阵太大塞不进 SRAM，就只能频繁向外存 HBM 读写。

​

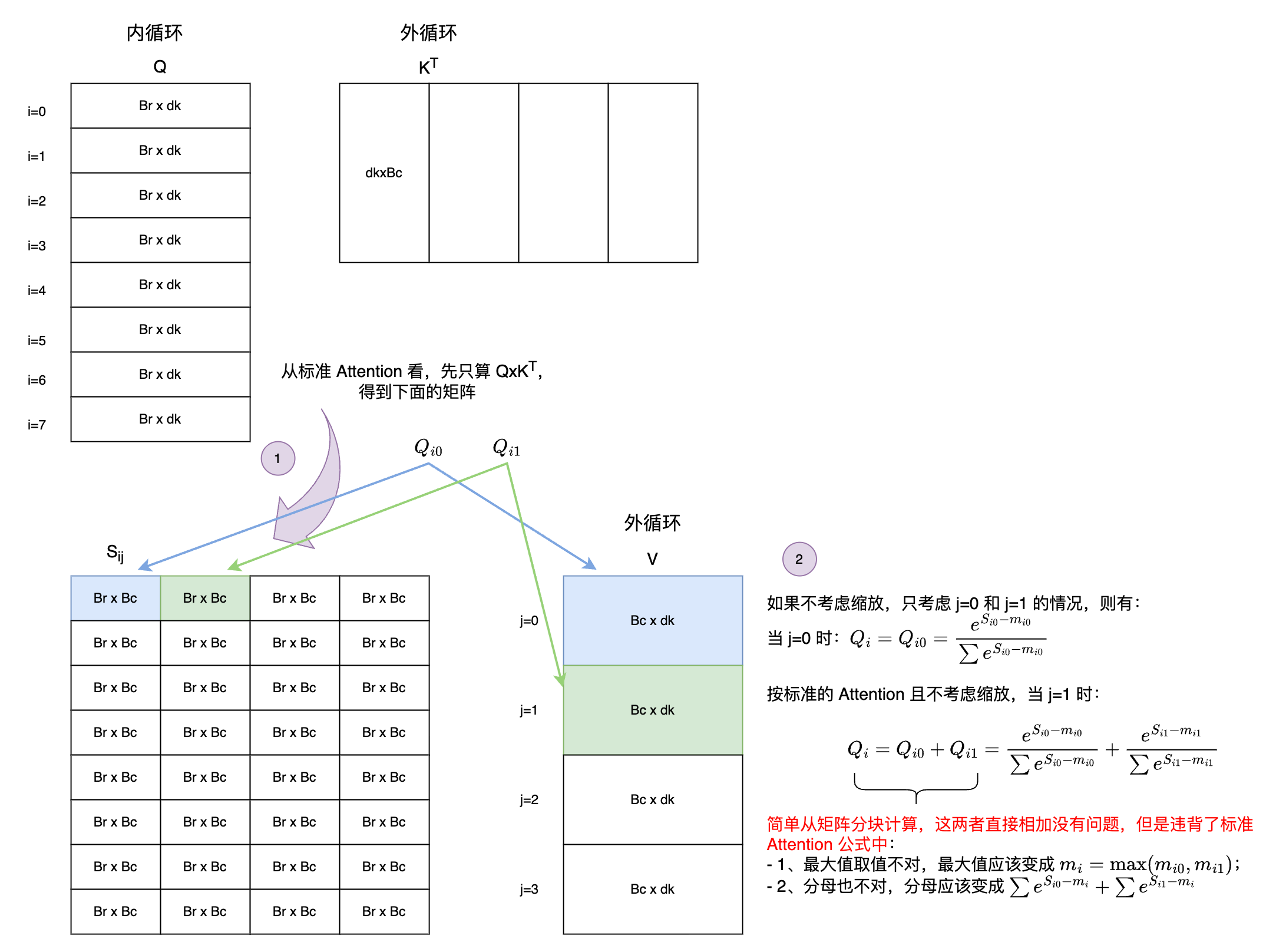

为什么标准 Attention 不能直接通过矩阵分块直接计算？

上面的示意图其实就是为了说明，按照标准的 Attention，最大值$m_{ij}$不是该行全局最大值，分块算是，分子也不符合标准 Attention 中 softmax 公式。综上，光分块还不行，还必须缩放。

2.3、FA-1 数学推导

FlashAttention-1 的核心贡献，就是利用局部变量去“拼凑”出全局结果。

在执行前，硬件会在 HBM（慢速显存）中开辟好 $O$（输出）、$l$（分母和）、$m$（最大值）的初始空间。

第一阶段：外层循环（遍历上下文 $K, V$）

硬件指针 $j$ 从 $1$ 开始，一直走到 $T_c$（列块总数）（注：第一次外循环不需要做等比例缩放）。

• 物理动作：内存控制器发出指令，将第 $j$ 块的 $K_j$ 和 $V_j$ 从 HBM 中拷贝到高速的 SRAM（片上共享内存）中。
• 驻留状态：在接下来的整个内层循环期间，这两个块将死死钉在 SRAM 里，供所有的 $Q$ 轮流查阅。

​

第二阶段：内层循环（遍历查询请求 $Q$）

硬件指针 $i$ 从 $1$ 开始，一直走到 $T_r$（行块总数）。这是算力与内存交互最密集的地方。

帧 1：加载 $Q$：从 HBM 中读取 $Q_i$ 块进入 SRAM。

由于是一代算法，必须同时把上次算到一半的 $O_i$、历史最大值 $m_i$、历史分母 $l_i$ 一并从 HBM 读进 SRAM。

帧 2：Tensor Cores 火力全开（第一轮）：调用矩阵乘法单元，在 SRAM 内部生成一个局部的打分方阵 $S_{ij} = Q_i K_j^T$。

帧 3：寻找局部最大值与指数和：调用 CUDA Cores (非矩阵单元)，扫描局部方阵，算出当前块的最大值和未归一化的权重。

1. $\tilde{m}_{ij} = \text{rowmax}(S_{ij})$，$\tilde{m}_{ij} \in \mathbb{R}^{B_r \times 1}$​
2. $\tilde{P}_{ij} = e^{S_{ij} - \tilde{m}_{ij}}$
3. $\tilde{l}_{ij} = \text{rowsum}(\tilde{P}_{ij})$

中间矩阵的大小就是$B_r \times B_c$。

帧 4：融合（Online Softmax 核心）：在 SRAM 中用极其微小的标量寄存器，完成历史状态量与当前状态量的对齐。

真正的魔法来了！ 现在有了两组局部数据，怎么合并成全局数据？
因为指数运算有一个极好的数学特性：$e^{x - a} = e^{x - b} \cdot e^{b - a}$。

直接算出全局最大值：

$m_i^{\text{new}} = \text{rowmax}(m_i, \tilde{m}_{ij})$，$m_i$可以理解记录的第 i 个分块的行最大值矩阵

​

利用这个新的全局最大值，去按比例缩放（Rescale）之前旧的 $l$ 和 $O$：

• 读取上一块$l_i$和当前块的$\tilde{l}_{ij}$的更新全局指数和：

$$ l^{(1)} = \sum e^{S^{(1)} - m^{(1)}} = \sum (e^{S^{(1)} - m^{(new)}}) (e^{m^{new} - m^{(1)}}) \to \sum (e^{S^{(1)} - m^{(new)}}) = e^{m^{(1)} - m^{(new)}} l^{(1)} \\ l^{(2)} = \sum e^{S^{(2)} - m^{(2)}} = \sum (e^{S^{(2)} - m^{(new)}}) (e^{m^{new} - m^{(2)}}) \to \sum (e^{S^{(2)} - m^{(new)}}) = e^{m^{(2)} - m^{(new)}} l^{(2)} $$

推导出：

$l^{\text{new}} = e^{m^{(1)} - m^{\text{new}}} l^{(1)} + e^{m^{(2)} - m^{\text{new}}} l^{(2)}$

同理可得：

$l_i^{\text{new}} = e^{m_i - m_i^{\text{new}}} l_i + e^{\tilde{m}_{ij} - m_i^{\text{new}}} \tilde{l}_{ij}$

注：

• 为什么$l_i^{\text{new}}$的公式中，有$l_i$和$\tilde{l}_{ij}$求和的关系？图 1 可以解释这个问题。如果只分块不考虑缩放，$Q_{i0}$和$Q_{i1}$ 的分母是各自的，但按照标准 Attention，分母理论上应该是：$\sum e^{S_{i0} - m_i} + \sum e^{S_{i1} - m_i}$（算每个$l$时，是不需要考虑$V_j$）。
• 为什么分子和分母（$l_i^{\text{new}}$）可以分开计算？答案还是在图 1 中，结合上面的问题可理解。

帧 5：修正输出：第一次外循环结束后，$O_i$只有$O_{i0}$组成，但是当第二次外循环时，$O_i$只有$O_{i0}$和$Q_{i1}$组成，同时，在第二次外循环中，$O_{i0}= \frac{e^{s_{i0} - m_{i0}}}{l_{i0} = \sum e^{S_{i0} - m_{i0}}}V_0$需要按比例纠正。

将旧的 $O_i$ 按比例缩小，同时让 $\tilde{P}_{ij}$ 乘以 $V_j$（矩阵乘法），两者相加，得到更新后的半成品 $O_i^{\text{new}}$。

按照标准的 Attention，分块后，分子理论上应该是：

$\text{最新分子} = \sum_{\text{old}} e^{S_{\text{old}} - m_i^{\text{new}}} V_{\text{old}} \quad + \quad e^{S_{\text{new}} - m_i^{\text{new}}} V_j$​

但是，我们需要用历史的$O_i$和当前块的$\tilde{O}_{ij}$表示最新的$O^{new}_i$，推导过程如下：

推论 1（历史归一化输出）： $$ O_i = \frac{1}{l_i} \sum_{\text{old}} e^{S_{\text{old}} - m_i} V_{\text{old}} \to \sum_{\text{old}} e^{S_{\text{old}} - m_i} V_{\text{old}} = l_i O_i $$

推论 2（当前块）：$\tilde{O}_{ij} = e^{S_{\text{new}} - \tilde{m}_{ij}} V_j = \tilde{P}_{ij} V_j$

• 将上面理论上最新分子公式（全局视角的未归一化特征总和）展开成两部分计算：纠正历史块和当前分块

$\text{最新分子} = \sum_{\text{old}} e^{S_{\text{old}} - m_i^{\text{new}}} V_{\text{old}} \quad + \quad e^{S_{\text{new}} - m_i^{\text{new}}} V_j$

这两部分可以分开计算：

纠正历史块：

$\sum_{\text{old}} e^{(S_{\text{old}} - m_i) + (m_i - m_i^{\text{new}})} V_{\text{old}} = e^{m_i - m_i^{\text{new}}} \underbrace{\sum_{\text{old}} e^{S_{\text{old}} - m_i} V_{\text{old}}}_{推论1的 l_i O_i} = e^{m_i - m_i^{\text{new}}} l_i O_i$

纠正当前分块：

$e^{(S_{\text{new}} - \tilde{m}_{ij}) + (\tilde{m}_{ij} - m_i^{\text{new}})} V_j = e^{\tilde{m}_{ij} - m_i^{\text{new}}} \underbrace{e^{S_{\text{new}} - \tilde{m}_{ij}} V_j}_{推论2的 \tilde{P}_{ij} V_j} = e^{\tilde{m}_{ij} - m_i^{\text{new}}} \tilde{P}_{ij} V_j$

最新分子，要想得到完美的最新输出 $O_i^{\text{new}}$，只需将其除以最新的分母 $l_i^{\text{new}}$：

$$ \begin{align} \text{最新分子} & = \sum_{\text{old}} e^{S_{\text{old}} - m_i^{\text{new}}} V_{\text{old}} \quad + \quad e^{S_{\text{new}} - m_i^{\text{new}}} V_j \\ & = (l_i e^{m_i - m_i^{\text{new}}}) O_i + (e^{\tilde{m}_{ij} - m_i^{\text{new}}}) \tilde{P}_{ij} V_j \\ \end{align} \\ \Downarrow \\ \begin{align} O_i^{\text{new}} & = \frac{(l_i e^{m_i - m_i^{\text{new}}}) O_i + (e^{\tilde{m}_{ij} - m_i^{\text{new}}}) \tilde{P}_{ij} V_j}{l_i^{\text{new}}} \\ & = \left( \frac{l_i e^{m_i - m_i^{\text{new}}}}{l_i^{\text{new}}} \right) O_i + \left( \frac{e^{\tilde{m}_{ij} - m_i^{\text{new}}}}{l_i^{\text{new}}} \right) \tilde{P}_{ij} V_j \end{align} \\ $$

最后，因为括号里算出来的是一维的缩放系数向量，而后面的 $O_i$ 和 $\tilde{P}_{ij} V_j$ 是二维矩阵，为了在数学表达上实现严谨的“按行相乘”，我们给标量系数套上对角化函数 $\text{diag}$，最终公式大功告成：

$$ \begin{align} O_i^{\text{new}} & = \text{diag}\left(\frac{l_i e^{m_i - m_i^{\text{new}}}}{l_i^{\text{new}}}\right) O_i + \text{diag}\left(\frac{e^{\tilde{m}_{ij} - m_i^{\text{new}}}}{l_i^{\text{new}}}\right) \tilde{P}_{ij} V_j \\ & = \text{diag}(l_i^{\text{new}})^{-1}( \text{diag}(l_i) e^{m_i - m_i^{\text{new}}} O_i + e^{\tilde{m}_{ij} - m_i^{\text{new}}} \tilde{P}_{ij} V_j) \\ \end{align} $$

帧 6：写回 HBM

因为 SRAM 空间有限，必须把刚刚更新好的半成品 $O_i^{\text{new}}$、$m_i^{\text{new}}$、$l_i^{\text{new}}$ 强行写回 HBM，以便给下一个 $Q_{i+1}$ 腾出工作台位置。

(内层循环结束，回到帧 1 处理下一个 $Q_i$)

个人理解：只要处理完一次外循环，一个完整的$O$其实已经出现，而后面的外循环其实是在不断叠加新并且修正已有的$O$，每次内循环在修正对应分块的大小。

最后：当双层循环全部跑完，HBM 里的状态就是：

$$ \text{完整的输出矩阵 } O = \begin{bmatrix} O_1 \\ O_2 \\ \dots \\ O_{Tr} \end{bmatrix} $$

硬件无需做任何额外的复杂融合，只要把这些跑完全程的 $O_i$ 块按原本的行号在 HBM 里上下堆叠，最终的输出矩阵 $O$ 就自然形成了。

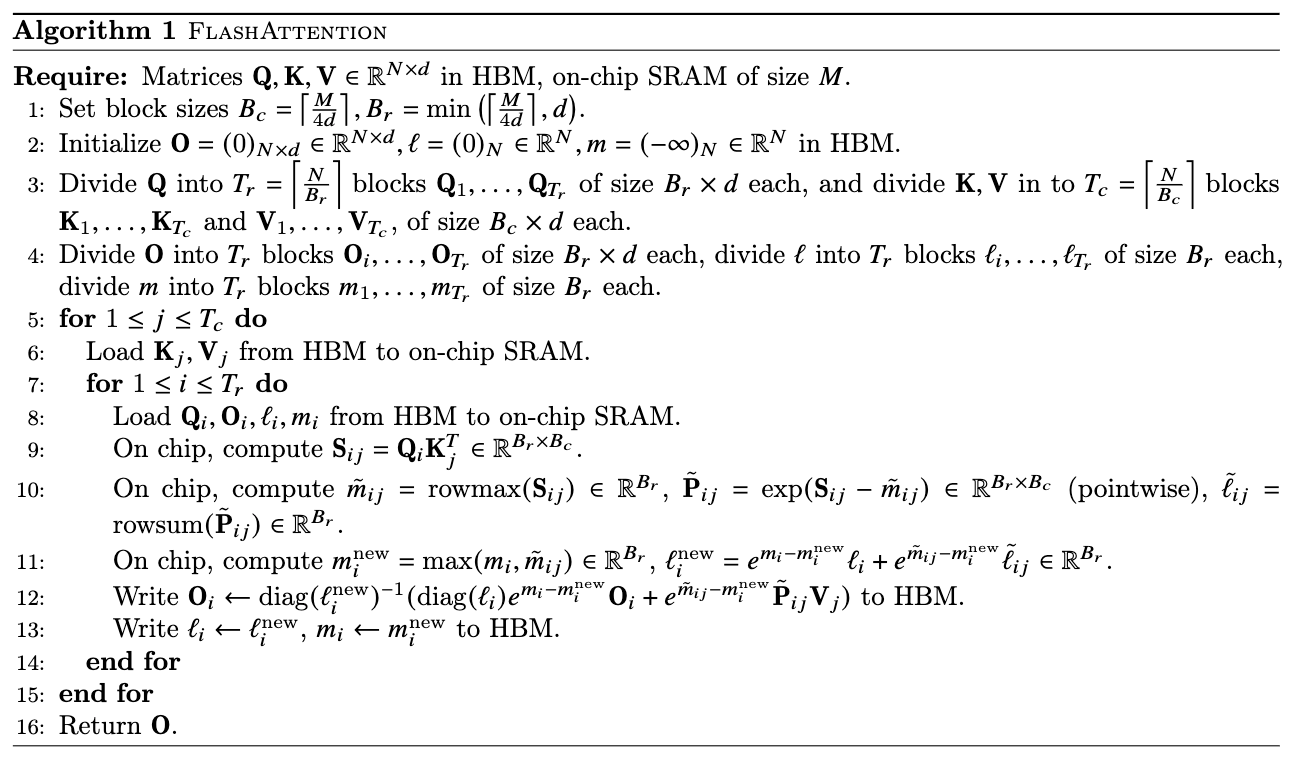

整体算法流程：

推导结论： 通过维护 $(m, l, O)$ 这三个动态状态量，我们完美实现了：每次只读一小块矩阵，不断修正历史结果。这使得 $O(N^2)$ 的中间张量彻底从硬件上消失了。

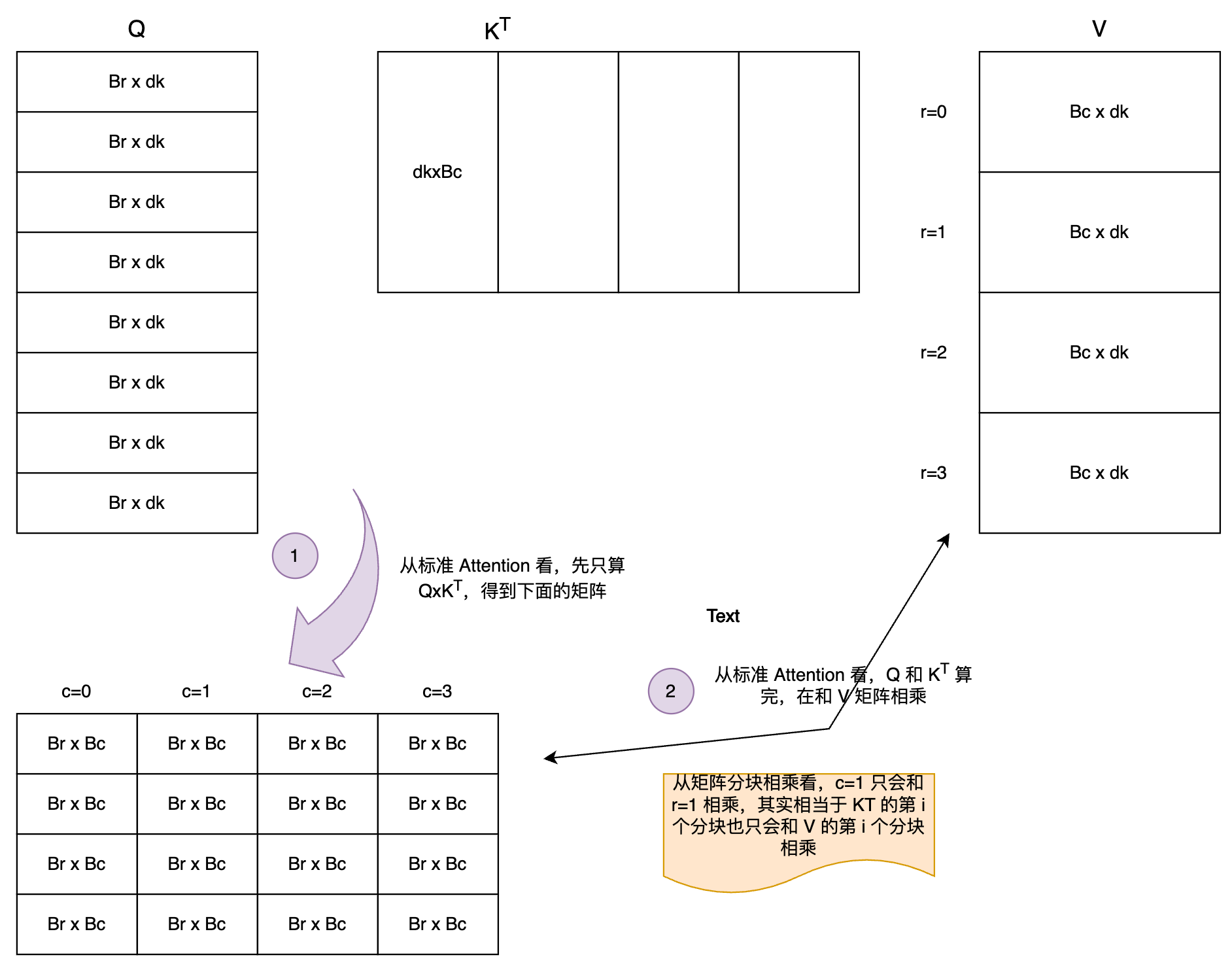

小思考：

• 为什么只需要两层循环而不是三层循环，比如 V 还需要添加一个最顶层循环？按矩阵分块的思想，K^T 纵向的第 i 个分块只会和 V 横向第 i 个分块先乘。

2.4、FA-1 IO复杂度

在 GPU 上的真实算法流水线如下：

1. 初始化： 在 HBM 中开辟空间存放输出矩阵 $O$，并初始化 $l = 0, m = -\infty$。
2. 外层循环 (Outer Loop)： 遍历 $K$ 和 $V$ 的分块（例如按 128 列为一块）。
3. 内层循环 (Inner Loop)： 遍历 $Q$ 的分块。
4. 片上计算：

• 从 HBM 载入当前块 $Q_i, K_j, V_j$ 到 SRAM。
• 计算局部 $S = Q_i K_j^T$。
• 使用上述的 Online Softmax 公式，更新当前的 $m_i, l_i, O_i$。
• 将更新后的 $O_i, l_i, m_i$ 写回 HBM。

两次循环需要的 HBM 带宽（ FlashAttention 论文中那个 $O(\frac{N^2 d^2}{M})$ 复杂度的计算过程）：

第 1 步：定义物理变量

在开始算账之前，我们先定义好矩阵和切块的物理参数：

• $N$：序列长度（Sequence Length）。
• $d$：注意力头的特征维度（Head Dimension）。
• $M$：SRAM（共享内存）的总大小。
• $B_c$：$K$ 和 $V$ 的切块大小（每次取多少个 Token），列块数 $T_c = \frac{N}{B_c}$（例如$B_c$取 128）。
• $B_r$：$Q$ 和 $O$ 的切块大小（每次取多少个 Token），行块数 $T_r = \frac{N}{B_r}$（例如$B_r$取 64）。

注：为了计算核心复杂度，我们忽略 $l_i, m_i$ 这两个一维向量带来的极小内存开销（它们的大小是 $O(N)$，而矩阵是 $O(Nd)$，完全可以忽略不计）。

第 2 步：外层循环的 HBM 搬移量

外层循环负责遍历 $K$ 和 $V$ 的列块。

• 循环次数：一共跑 $T_c$ 次。
• 单次操作：从 HBM 读入一个 $K_j$ 块（大小为 $B_c \times d$）和一个 $V_j$ 块（大小为 $B_c \times d$，例如 d 取 128）。
• 单次搬移量：$2 \times B_c \times d$。

外层循环总搬移量 = 循环次数 $\times$ 单次搬移量

$\text{HBM}_{\text{outer}} = T_c \times (2 B_c d) = \frac{N}{B_c} \times 2 B_c d = 2Nd$

物理意义：在整个 Attention 计算过程中，完整的 $K$ 矩阵和 $V$ 矩阵被且仅被读取了 1 次。

第 3 步：内层循环的 HBM 搬移量

内层循环负责遍历 $Q$ 的行块，但请注意，它是嵌套在外层循环里面的！

• 总执行次数：外层跑 $T_c$ 次，内层每次跑 $T_r$ 次。所以内层一共执行了 $T_c \times T_r$ 次。
• 单次读操作：读入一个 $Q_i$ 块（$B_r \times d$），还要把上次写回的输出累积块 $O_i$（$B_r \times d$）重新读出来。单次读搬移量 = $2 \times B_r \times d$。
• 单次写操作：算完当前部分后，必须把更新后的输出块 $O_i$（$B_r \times d$）写回 HBM 给下一次外层循环备用。单次写搬移量 = $B_r \times d$。
• 内层单次总搬移量 = $3 \times B_r \times d$。

内层循环总搬移量 = 总执行次数 $\times$ 单次搬移量

$\text{HBM}_{\text{inner}} = (T_c \times T_r) \times (3 B_r d)$

我们将 $T_r = \frac{N}{B_r}$ 代入：

$\text{HBM}_{\text{inner}} = T_c \times \frac{N}{B_r} \times 3 B_r d = 3Nd \times T_c = \frac{3N^2d}{B_c}$

物理意义：由于外层循环切换了 $\frac{N}{B_c}$ 次，导致 $Q$ 和 $O$ 这两个矩阵，被反复在 HBM 和 SRAM 之间倒腾了 $\frac{N}{B_c}$ 次！

第 4 步：最终表达式与复杂度推导

把内外层加起来，FlashAttention-1 的 HBM 内存访问总量（读+写）的精确表达式为：

$\text{Total HBM Access (FA-1)} = 2Nd + \frac{3N^2d}{B_c}$

为什么论文里说是 $O(\frac{N^2 d^2}{M})$？

在第一代 FlashAttention 中，为了把 $K,V,Q,O$ 刚好塞进 SRAM（大小为 $M$），硬件层面的最优块大小配置是 $B_c = \Theta(\frac{M}{d})$。

把 $B_c$ 代入总搬移量表达式的第二项：

​

$\text{核心 HBM 开销} = \frac{3N^2d}{M / d} = \frac{3N^2d^2}{M}$

所以，FlashAttention 的理论 I/O 复杂度就是 $O(\frac{N^2 d^2}{M})$。

2.5、为什么还要升级？FlashAttention-1 的三大不足

如果你仔细审视上面的一代流程，会发现它在工程实现上埋下了几个极大的性能隐患，这也正是 FlashAttention-2 重点开刀的地方：

缺陷一：极其糟糕的内外循环顺序（引发 HBM 流量海啸）

在 FlashAttention-1 的设计中，外层循环是 $K,V$，内层循环是 $Q$。每次固定一个 $K,V$ 块，我们要拿所有的 $Q$ 块去和它乘一遍。这意味着，对于每一个 $Q$ 块，它的局部状态量 $(m_i, l_i, O_i)$ 每走一步，都必须被写回 HBM，然后在下一个 $K,V$ 块到来时再从 HBM 读出来进行 Rescale。这导致 HBM 的读写次数依然偏高，远未达到理论下限。

缺陷二：非矩阵乘法（Non-matmul）指令过多

在上面的推导中，频繁出现了标量/向量乘法：$e^{m^{\text{old}} - m^{\text{new}}} \times O^{\text{old}}$。
GPU 里最强大的算力怪兽是 Tensor Cores（专门做大规模矩阵乘加）。但一代算法中保留了太多的指数运算、除法和按比例缩放，这些统统需要退回到普通的 CUDA Cores 去算。导致 Tensor Cores 一直在“等”标量计算做完，算力利用率（FLOPs/s）只能跑到硬件极限的 25%~40%。

缺陷三：并行动力不足（低入驻率）

FlashAttention-1 的并行切分层级非常高：它把任务分配给 GPU 线程块的维度是 [Batch Size $\times$ Heads 数]。

• 如果你跑的是一个长文本、小 Batch 的场景（比如 Batch=1，Heads=12），那么 GPU 最多只会启动 12 个 Thread Blocks 去干活。
• 像 A100 这种拥有 108 个 SM（流式多处理器）的巨兽，剩下的 96 个 SM 就会完全处于闲置挂机状态（Low Occupancy）。

缺陷四：Warp 级别的共享内存冲突

在一个 Thread Block 内部，一代算法对 $K, V$ 的数据切分方式会导致不同的 Warp（线程束）高频地去读写同一块 Shared Memory（片上共享内存），引发严重的 Bank Conflicts（内存库冲突） 和同步等待。

三 FlashAttention-2

3.1、为什么需要 FlashAttention-2？

虽然 FlashAttention-1 实现了惊人的显存节省（由二次方降为线性），但原作者 Tri Dao 发现它依然没能压榨干 GPU 的极限算力（在 A100 上仅达到理论性能的 25-40%）。原因有三点，这也正是 FlashAttention-2 针对性干掉的痛点：

问题1：非矩阵乘法（Non-matmul）算力浪费

在一代的 Online Softmax 算法中，由于外层循环遍历 $K, V$，内层循环遍历 $Q$，导致模型在每次迭代时，都需要高频地对输出矩阵 $O$ 进行 Rescale（乘以一个缩放系数）。这些繁琐的乘法和加法不属于 Tensor Cores 擅长的“矩阵乘法（GEMM）”，属于“通用计算（Non-matmul FLOPs）”，严重拖慢了芯片速度。

问题 2：多头并行的入驻率（Occupancy）危机

在一代中，程序主要是在多头（Heads）和批次（Batch Size）之间分配 GPU 的线程块（Thread Blocks）。

• 翻车场景：如果当前 Batch 极小（比如在线大模型单人推理 Batch=1），且头数不多（例如只有 8 个 $K$ 头）。A100 拥有 108 个 SM（流式多处理器），此时只有 8 个 SM 在干活，剩下的 100 个 SM 全部在摸鱼。

问题 3：线程束（Warps）之间的共享内存内耗

在一个 Thread Block 内部，包含多个协同工作的 Warp（线程束，每 32 个线程一组）。一代在拆分任务时，不同 Warp 之间需要高频地通过 Shared Memory（共享内存） 来互相读写、交换中间的乘法结果，引发了严重的 bank conflict（内存分块冲突）和等待延迟。

​

3.2、FA-2 数学推导

延迟缩放与 LogSumExp 补偿。

假设序列长度为 $N$，注意力头的特征维度为 $d$。片上高速缓存（SRAM）的容量决定了我们的切块大小：

• 行块（针对 $Q$ 和最终输出 $O$）：切块大小为 $B_r$，将矩阵横向切分为 $T_r = \frac{N}{B_r}$ 块。
• 列块（针对 $K$ 和 $V$）：切块大小为 $B_c$，将矩阵横向切分为 $T_c = \frac{N}{B_c}$ 块。

全局显存（HBM）状态：
在 HBM 中，我们存放输入矩阵 $Q, K, V$，并预留好两个输出空间：

1. 最终的注意力输出矩阵 $O$。
2. 专门用于反向传播的 LogSumExp 向量 $L$。
   (绝不在 HBM 中为任何中间累加状态分配空间！)

3.2.1、外层循环（固定$Q_i$）

外层循环的指针是 $i$，从 $1$ 走到 $T_r$。
它的核心任务是在 SRAM 中建立一个坚固的“蓄水池”，让当前处理的 $Q_i$ 块安静地待在里面，吸收全局的上下文。

对于第 $i$ 步外层循环的开头：

1. 载入查询请求：将 $Q_i \in \mathbb{R}^{B_r \times d}$ 从慢速的 HBM 读取到极速的 SRAM 中。
2. 初始化“纯血状态量”：在 SRAM（或更快的寄存器）中，为当前 $Q_i$ 开辟三个累加器：

• 未缩放输出矩阵：$\tilde{O}_i = \mathbf{0}_{B_r \times d}$
• 指数分母总和：$l_i = \mathbf{0}_{B_r \times 1}$
• 局部最大值：$m_i = -\mathbf{\infty}_{B_r \times 1}$

3.2.2、内层循环（遍历 $K_j, V_j$块）

内层循环的指针是 $j$，从 $1$ 走到 $T_c$。
它的核心任务是把整句话的特征分批次读入，并通过“延迟缩放（Delayed Scaling）”的纯乘加数学魔法，无损地融合到 $\tilde{O}_i$ 中。

对于第 $j$ 步内层循环，硬件执行以下精确操作：

步骤 A：载入数据与计算局部打分

将当前切块 $K_j, V_j \in \mathbb{R}^{B_c \times d}$ 从 HBM 读入 SRAM。调用 Tensor Cores 计算局部打分方阵：

$S_{ij} = Q_i K_j^T$

步骤 B：寻找局部最大值并对齐全局基准

扫描刚刚算出的 $S_{ij}$，找出每一行的局部最大值 $\tilde{m}_{ij} = \text{rowmax}(S_{ij})$。立刻与 SRAM 中维护的历史最大值 $m_i$ 进行 PK，决出新的全局最大值：

$m_i^{\text{new}} = \max(m_i, \tilde{m}_{ij})$

步骤 C：纯乘加更新未缩放输出 $\tilde{O}_i$

为了避免除法拖慢 Tensor Cores，FA-2 直接对“未缩放分子”进行指数补偿和累加：

$\tilde{O}_i \leftarrow \text{diag}\left(e^{m_i - m_i^{\text{new}}}\right) \tilde{O}_i + e^{S_{ij} - m_i^{\text{new}}} V_j$

• 历史补偿项：将历史积攒的 $\tilde{O}_i$，按“新旧最大值之差”进行等比例衰减（纯乘法）。
• 当前新增项：计算当前块的未缩放特征并执行矩阵乘加（由于对齐了新基准，免疫指数溢出）。

步骤 D：同步更新分母和最大值状态

用同样的指数补偿逻辑，更新分母总和：

$l_i \leftarrow l_i \cdot e^{m_i - m_i^{\text{new}}} + \text{rowsum}\left(e^{S_{ij} - m_i^{\text{new}}}\right)$

最后，把全局最大值更新，为迎接下一个块做好准备：

$m_i \leftarrow m_i^{\text{new}}$

​此时，单次内层迭代结束。硬件什么都不往 HBM 里写，直接去 HBM 拉取下一块 $K_{j+1}, V_{j+1}$。

3.2.3、外层循环的一次落盘

当内层循环走到 $j = T_c$ 时，驻留在 SRAM 里的 $Q_i$ 已经遍历了完整的$K, V$，它对应的 $\tilde{O}_i, l_i, m_i$ 已经吸收了全量信息。

此时，硬件跳出内层循环，回到外层循环的收尾阶段。执行最终的数学运算，并向 HBM 进行内循环唯一的写回：

核心计算 1：内循环唯一一次除法（最终归一化）

$O_i = \text{diag}(l_i)^{-1} \tilde{O}_i$

将完全归一化的 $O_i$ 写入 HBM 对应的空间。这就是前向传播的最终产物。

核心计算 2：计算 LogSumExp 向量（反向传播伏笔）

为了在反向传播时能瞬间重计算出精确的梯度概率，必须保存对数-指数和：

$L_i = m_i + \ln(l_i)$

将一维向量 $L_i$ 写入 HBM。有了它，反向传播只需执行$P = e^{S - L}$即可跳过复杂的归一化逻辑。

伪代码：

最后，外循环执行完成。全矩阵 $O$ 的垂直拼接。

​

3.3、FA-2 IO 复杂度

如何评估衡量 FlashAttention-2 的 IO 复杂度（HBM 读写字节）？

​在渐进的 Big-O 复杂度上，FlashAttention-2 和 1 代是完全一样的，都是 $O(\frac{N^2 d^2}{M})$。

但为什么 FA-2 的实际运行速度能翻倍？下面是 FA-2 绝对精确的 IO 读写账单。

1. FA-2 的精确 IO 账本推导

我们依然设定：序列长度为 $N$，特征维度为 $d$。$Q$ 块大小为 $B_r$，$K,V$ 块大小为 $B_c$。

第一笔账：外层循环（遍历 $Q$）

• 循环次数：一共跑 $T_r = \frac{N}{B_r}$ 次。
• 单次操作：从 HBM 读入 $Q_i$（大小 $B_r \times d$）。在内循环彻底结束后，向 HBM 写入 $O_i$（大小 $B_r \times d$）和 $L_i$（大小 $B_r \times 1$，极小可忽略）。
• 单次搬移量：$2 B_r d$。
• 外层总搬移量 = $T_r \times (2 B_r d) = \frac{N}{B_r} \times 2 B_r d = \mathbf{2Nd}$。

第二笔账：内层循环（遍历 $K, V$）

• 总执行次数：外层跑 $T_r$ 次，内层每次跑 $T_c$ 次。总共执行 $T_r \times T_c = \frac{N}{B_r} \times \frac{N}{B_c}$ 次。
• 单次操作：从 HBM 纯流式读入 $K_j$（大小 $B_c \times d$）和 $V_j$（大小 $B_c \times d$）。没有任何 HBM 写入动作。
• 单次搬移量：$2 B_c d$。
• 内层总搬移量 = $\left(\frac{N}{B_r} \times \frac{N}{B_c}\right) \times 2 B_c d = \mathbf{\frac{2N^2d}{B_r}}$。

FA-2 最终 HBM 访问量公式

$\text{Total IO}_{\text{FA-2}} = 2Nd + \frac{2N^2d}{B_r}$

2. 对比：FA-1 vs FA-2

为了看出差距，我们把之前推导过的 FA-1 公式拿过来放在一起对比：

$$ \begin{align*} \text{Total IO}_{\text{FA-1}} &= 2Nd + \frac{3N^2d}{B_c} \\ \text{Total IO}_{\text{FA-2}} &= 2Nd + \frac{2N^2d}{B_r} \end{align*} $$

如果在极限情况下，假设内存分配的块大小相同（$B_c \approx B_r = \Theta(\frac{M}{d})$），两者的理论复杂度确实都是 $\Theta(\frac{N^2d^2}{M})$。但 FA-2 实现了常数项直接砍掉 1/3：

• FA-1 内层循环的系数是 $3$（读 $Q$、读 $O$、写 $O$）。
• FA-2 内层循环的系数是 $2$（读 $K$、读 $V$）。

在 $N=8192$ 甚至更长的长文本推理中，公式的后半部分 $\frac{N^2d}{B}$ 占据了 95% 以上的流量，常数项从 3 变成 2，意味着绝对的 HBM 数据搬移总量硬生生减少了 33%。

3.4、总结：FlashAttention-1 vs FlashAttention-2 核心差异对比图

四 FlashAttention-3

在 FA-2 中，由于算力和访存的同步耦合，H100 极其恐怖的 FP16/FP8 算力被白白浪费（最高只能跑到 35% 左右的理论上限）。FA-3 论文的核心贡献，就是通过硬件级指令解耦（Warp-Group Specialization）、软件流水线（Ping-Pong Scheduling）以及块级低精度量化（Block-wise FP8），将利用率强行拔高到了 75%。

下面，我们对着论文的 Algorithm 1 和 Algorithm 2，把 FA-3 的执行流逐帧推平。

4.1、硬件底座：Hopper 架构的两把“妖刀”

要看懂 FA-3 的调度，必须先认识 H100 引入的两个全新硬件级异步指令。FA-3 的整个算法都是围绕它们设计的：

1. TMA (Tensor Memory Accelerator)：硬件级异步拷贝引擎。它可以独立于 SM（流式多处理器）内的线程运行。你只需要发一条指令，TMA 就会在后台自动把 HBM（全局显存）里的一个大 Block 搬到 Shared Memory（SRAM）中，搬完后触发一个 Barrier（屏障）通知你。
2. WGMMA (Warp-Group Matrix-Multiply-Accumulate)：Hopper 专属的异步矩阵乘法指令。它可以让 4 个 Warp（即 128 个线程组成的一个 Warp-Group）联合起来，直接从 Shared Memory 中读取数据，并在后台异步计算矩阵乘法，结果直接存入寄存器。

4.2、核心改进 1：Warp-Group 特化（Algorithm 1 拆解）

在 FA-2 中，每个 Warp 都在执行“读数据 $\rightarrow$ 计算 GEMM $\rightarrow$ 计算 Softmax”的串行循环。
在 FA-3 中，作者将一个 SM 内部的线程强制划分为不同的阶级，实现生产者-消费者模型。

假设我们分配 1 个 Warp-Group（128 线程）作为生产者，2 个 Warp-Group（256 线程）作为消费者。

4.2.1、生产者流（Producer Warp-Group）

生产者的代码极其枯燥，它的眼里只有 TMA，任务是填满 Shared Memory（SRAM）里的多重缓冲（Double/Triple Buffering）。

// 伪代码：FA-3 生产者线程流
void producer_loop() {
    for (int j = 0; j < Tc; ++j) {
        // 计算当前要填入 SRAM 的 Buffer 索引 (Ping-Pong)
        int buf_idx = j % 2;

        // 发送 TMA 指令：异步将 K_j 和 V_j 从 HBM 搬到 SRAM[buf_idx]
        tma_copy_async(SRAM_K[buf_idx], HBM_K[j]);
        tma_copy_async(SRAM_V[buf_idx], HBM_V[j]);

        // 发出指令后，立刻进入下一次循环去搬下一块，绝不等待！
    }
}

4.2.2、消费者流（Consumer Warp-Group）

消费者绝对不碰 HBM，它们只盯着 SRAM，并且疯狂调用异步指令。

// 伪代码：FA-3 消费者线程流
void consumer_loop() {
    for (int j = 0; j < Tc; ++j) {
        int buf_idx = j % 2;

        // 1. 等待 TMA 屏障：确保 SRAM[buf_idx] 里的 K, V 已经就绪
        wait_for_tma_barrier(buf_idx);

        // 2. 发送异步 WGMMA 指令：计算 S = Q * K^T
        // 注意：这里是异步的，发出后 Consumer 可以立刻去干别的！
        wgmma_async(S_ij, Q_i, SRAM_K[buf_idx]);

        // 3. 等待 WGMMA 算完 S_ij
        wait_for_wgmma();

        // 4. 调用 CUDA Cores 计算 Softmax 缩放 (这里其实被 Ping-Pong 调度重叠了，详见下文)
        compute_softmax_and_scale_O(S_ij, ...);

        // 5. 发送异步 WGMMA 指令：计算 O = P * V
        wgmma_async(O_i, P_ij, SRAM_V[buf_idx]);
    }
}

算法过程：

4.3、核心改进 2：Ping-Pong 调度与指令级重叠 (Overlapping)

论文中最硬核的部分，是解决 Consumer 内部的卡顿。

• WGMMA 是由 Tensor Cores 执行的。
• Softmax（指数运算、最大值寻找）是由普通 CUDA Cores 执行的。

如果在循环里写 WGMMA(算 S) -> Softmax -> WGMMA(算 O)，Tensor Cores 和 CUDA Cores 就会互相等待，流水线依然是断裂的。

FA-3 的“魔法重排”（Ping-Pong Scheduling）：
FA-3 将循环展开，让当前块的非矩阵乘法（Softmax）与下一个块的矩阵乘法（GEMM）在时间上重叠。

在物理硬件上，它的执行时间轴是这样的：

1. 消费者发出指令：异步计算块 0 的 $S_0 = Q \times K_0^T$。
2. 拿到 $S_0$ 后，计算块 0 的 $P_0$ 和最大值 $m$。
3. 发出指令：异步计算块 0 的 $O_0 = P_0 \times V_0$。
4. 发出指令：异步计算块 1 的 $S_1 = Q \times K_1^T$。 (注意！这里 Tensor Cores 开始全力算块 1 了)。
5. 【重叠发生区】：在 Tensor Cores 疯狂算块 1 的 $S_1$ 和块 0 的 $O_0$ 的同时，CUDA Cores 利用这段时间，把刚刚算完的 $O_0$ 拿出来，乘以指数衰减系数，进行缩放对齐（Rescaling）。
6. 循环往复。

通过这种重新排序，FA-3 让极其耗时的 Softmax 指数缩放操作，变成了躲在 WGMMA 异步阴影下的“零耗时”操作。

4.4、核心改进 3：原生 FP8 支持与非相干处理 (Incoherent Processing)

H100 的 FP8 算力高达 1.98 PFLOPS。但如果直接把 FA-2 的代码换成 FP8，模型会当场崩溃（精度爆炸）。因为 FP8 的动态范围极小，而 LLM 的激活值里存在大量的 Outliers（异常大值）。

论文中，FA-3 为了完美吃下 FP8，从数学层面做了两项大手术：

4.4.1、块级量化 (Block-wise Quantization)

在标准的 FP8 计算中，整个矩阵共享一个缩放因子 (Scale Factor)。但在 FA-3 中，由于计算是分块（Block）进行的，局部块内的最大值 $\tilde{m}_{ij}$ 波动极大。
FA-3 强制要求在每个 SRAM 块的级别维护独立的量化缩放系数。
当 $\tilde{O}_i$ 在寄存器中完成 FP32 的累加后，只有在被写出或者参与下一轮 WGMMA 之前，才会被局部量化回 FP8/FP16，从而把量化误差限制在了一个极小的 [Br, Bc] 块内。

4.4.2、非相干处理 (Incoherent Processing / Hadamard Transform)

这是 FA-3 论文中解决 Outliers 的杀手锏。
既然 LLM 的特征维度里有极个别的“刺头（极其大的异常值）”，那我们在计算 Attention 之前，先把所有的 $Q$ 和 $K$ 矩阵乘以一个随机的正交矩阵（例如随机符号 Hadamard 矩阵） $R$。

在数学上，Attention 分数不变：

$S = (Q R) (K R)^T = Q R R^T K^T = Q K^T$

(因为正交矩阵 $R R^T = I$)

但在物理上发生了质变：乘以 Hadamard 矩阵等价于在特征空间做了一次均匀的“旋转散射”。原本集中在某一个维度上的巨大异常值，被均匀地平摊到了所有维度上。此时所有的数值都变得非常“乖巧”，可以直接用 FP8 进行无损量化，Tensor Cores 得以火力全开。

4.5、总结：FA-3 究竟带来了什么？

FlashAttention-1 和 2 是在与 Memory Bandwidth (内存带宽) 作斗争。
FlashAttention-3 则是默认内存带宽已经被降服，开始与 Instruction Scheduling (指令级调度) 和 Tensor Core Utilization (张量核心利用率) 作斗争。

它通过 TMA 和 WGMMA 剥离了 IO 与 Compute，通过 Ping-Pong 调度隐藏了 Softmax，通过 Hadamard 散射解决了 FP8 溢出。最终，它在 H100 上达成了前向 1.2 PFLOPS 的逆天性能，成为了目前最顶级的底层算力压榨模板。

五 Flashattention-4

FlashAttention-4 主要是为了应对 NVIDIA Blackwell 架构（如 B200 和 GB200 GPU）中的非对称硬件扩展（Asymmetric Hardware Scaling）而设计的。在 Blackwell 架构中，Tensor Core 的矩阵乘法（MMA）吞吐量翻倍，但共享内存（SMEM）带宽和指数运算单元（MUFU）等非矩阵乘法资源却扩展缓慢或保持不变，导致这些非 MMA 资源成为了新的性能瓶颈。

相比于之前主要针对 Hopper 架构（H100）优化的 FlashAttention-3，FlashAttention-4 引入了以下几个维度的核心创新：

1. 硬件与流水线层面的重构（Pipeline Redesign）

• 重构流水线以最大化重叠：Forward 和 Backward 流水线被重新设计，充分利用 Blackwell 的完全异步 MMA 操作与更大的 Tile 尺寸（Blackwell 为 128×128，而 Hopper 为 64×128）。这使得 Tensor Core、Softmax 计算与内存搬运（TMA）之间的并行重叠达到了最大化。
• 利用张量内存（Tensor Memory, TMEM）：Blackwell 引入了 256 KB 的片上 TMEM，紧密耦合于 Tensor Core 且不占用寄存器。FlashAttention-4 将中间结果（如 $S$ 和 $P$ 矩阵、累加器等）写入 TMEM，极大地缓解了 Hopper 时代内核面临的寄存器溢出压力，并支持了更大尺寸的分块（Tile）。

2. 缓解非矩阵乘（Non-Matmul）瓶颈

• 软件模拟指数函数（Software-Emulated Exp）：Blackwell 硬件指数单元（MUFU）吞吐极低，成为 Softmax 的致命瓶颈。FlashAttention-4 在 FMA（乘加）单元上利用多项式逼近（Cody-Waite 技术）软件模拟了 $2^x$ 指数函数，让 FMA 与 MUFU 并行工作，极大地提升了指数吞吐。
• 部分混合模拟（Partial Emulation）：由于软件模拟会增加寄存器压力，FlashAttention-4 仅将一行内 10%–25% 的输入交由 FMA 软件模拟，其余仍由硬件 MUFU.EX2 执行，在吞吐量与寄存器资源之间取得了完美平衡。
• 有条件的 Softmax 重缩放（Conditional Rescaling）：在线 Softmax 更新时，通常每步都要进行向量乘法重缩放以防数值溢出。FlashAttention-4 引入了带有“容差（Slack）”的有条件重缩放，仅当两步的最大值差值 mj − mj-1 超过设定阈值 $\tau$（通常设为 8.0）时才执行重缩放，否则跳过，并在最后进行一次统一的规范化修正。这大幅减少了 Forward 阶段的向量计算开销。

3. 反向传播流量与全局原子加优化（Backward Pass）

• 2-CTA MMA 协同模式：由于反向传播极其消耗共享内存带宽，FlashAttention-4 启用了 Blackwell 的 2-CTA MMA 模式，由同一集群内的两个 CTA 协同执行单个 MMA，每个 CTA 只需要暂存一半的 B 操作数，使 B 矩阵的共享内存读取和级搬运流量减半。
• dQ 步骤原子加减半：2-CTA 的拆分会导致在 $dQ$ 累加轴上的冲突。FlashAttention-4 通过分布式共享内存（DSMEM）在两个 CTA 之间交换一半的 $dS$，使每个 CTA 仅负责计算并全局原子写入半个 $dQ$ 分块，不仅避免了通信停顿，更将昂贵的全局原子减少（Global Atomic Reduction）次数直接减半，并大大提升了反向传播的确定性表现。
• 极致的确定性反向传播模式（Deterministic Mode）：为了方便强化学习等场景调试，FlashAttention-4 提供了确定性执行模式。通过结合 batch/head 维度交错（Swizzling）、因果掩码下的最长/最短处理时间优先（LPT/SPT）调度，在严格保证数值确定性的同时，其运行速度能够达到非确定性 1-CTA 版本的 75%。

4. 更加智能的 Tile 调度策略（Scheduling）

• 可变长度与因果掩码的 LPT 调度：因果掩码和可变序列长度（Varlen）天然存在计算负载不均的问题。FlashAttention-4 采用最长处理时间优先（Longest-Processing-Time-First, LPT）算法。在 Varlen 场景下通过预处理内核在运行时对 Batch 按最大执行时间进行虚拟排序，在 Causal 场景下通过头与 Batch 的多维交错规整，最大限度减少了多 SM 间的负载倾斜，并提高了 L2 缓存的命中率。

5. 开发框架与编译创新

• 基于 Python 内嵌 CuTe-DSL 实现：FlashAttention-4 放弃了以前极度复杂的 C++ 模板元编程，选择完全在 Python 内嵌的 CuTe-DSL 中编写。这不仅确保了算子依然能够下发到底层 PTX/SASS 级别进行精确的硬件控制（全表达力），同时通过 JIT 即时编译，将单个 Forward 算子的编译时间从 55秒 缩短至 2.5秒，编译速度提升了 20-30 倍。

5.1 FlashAttention-3 无法在 Blackwell 架构运行

FlashAttention-3 无法在 Blackwell 架构的 B200 GPU 上运行，主要有以下两个核心原因：

1. 缺乏 Hopper MMA 指令的前向兼容性

FlashAttention-3 是专门针对 NVIDIA Hopper 架构（如 H100 GPU）设计和深度优化的。它在底层严重依赖了 Hopper 特有的异步 WGMMA 矩阵乘累加（MMA）指令。然而，Blackwell 硬件平台缺乏对这些 Hopper 专属 MMA 指令的前向兼容性，这导致直接在 B200 上加载和执行 FlashAttention-3 的内核代码变得完全不可能。

2. 底层硬件架构与寄存器/内存设计的巨大差异

即使排除指令兼容性问题，简单地将上一代算法移植到新硬件上也无法有效运行。Blackwell 架构引入了与 Hopper 迥异的非对称硬件扩展和新特性：

• 分块尺寸变化：Blackwell 的单个 MMA 硬件指令处理的分块（Tile）尺寸为 128×128 元素，而 Hopper 的分块尺寸仅为 64×128。
• 张量内存（TMEM）的引入：Blackwell 引入了 256 KB 的片上张量内存（TMEM），其 Tensor Core 操作直接将结果异步写入 TMEM，而不是像 Hopper 那样写入寄存器或严重依赖共享内存（SMEM）。
• 瓶颈的根本性转移：Blackwell 的 Tensor Core 算力相比 Hopper 翻倍，但共享内存（SMEM）带宽和指数运算单元（MUFU）的吞吐量却扩展缓慢或保持不变，导致非矩阵乘（Non-Matmul）操作成为了新的主要瓶颈。

为了应对这些底层指令的不兼容性并解决全新出现的硬件瓶颈，研究团队推出了针对 Blackwell 架构（B200 & GB200）进行算法与流水线重构的 FlashAttention-4。

参考

https://mp.weixin.qq.com/s/pWC6dq2MJZgRBCnRttKCFg

​
